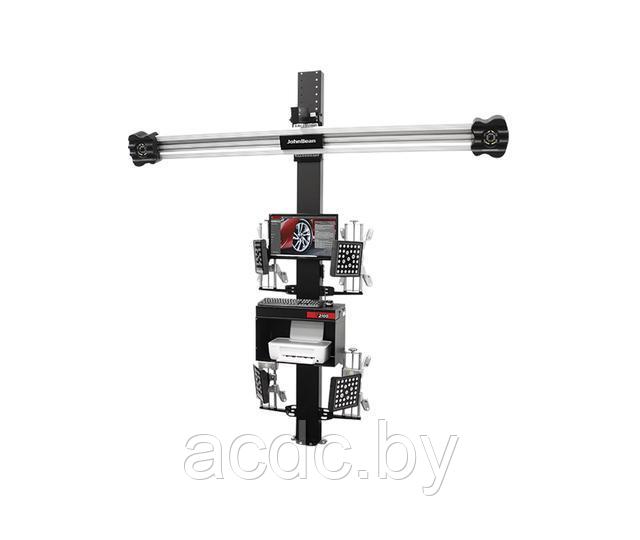

Стенд для регулировки угла установки колёс JOHN BEAN V2100 Visualiner 3D ELS

Стенд для регулировки угла установки колёс JOHN BEAN Visualiner 3D ELS имеет эффективную технологию камеры, простое использование и компактный дизайн. Благодаря патентованной камерной технике стенд представляет точные результаты измерений быстро и в реальном масштабе времени. Это сокращает подготовительно-заключительное время и продолжительность измерений и существенно повышает производительность.

Оснащённый простым в использовании ПО, стенд представляет оператору результаты измерений за несколько минут.

Visualiner 3D ELS позволит Вам:

- выполнять измерения и регулировки при любом положении подъёмника по высоте;

- увеличить количество обслуженных автомобилей.

Для повышения производительности на нём предусмотрено:

Поворотное устройство балки с камерами:

- Фиксированное положение и точно нивелированная поверхность при измерении больше не требуется;

- Положение камер изменяется нажатием кнопки, даже в процессе измерения.

- Универсальные колёсные зажимы:

- Стандартный диапазон зажима колёс – от 11” до 22”, с удлинителями (опция) – до 28”;

- Сменные «когти» снижают возможность повреждения дисков.

Указатель положения автомобиля и измеряемых колёс VODITM (находится на камерах балки):

- ведёт оператора по всем операциям измерительного цикла;

- ускоряет работу оператора, исключая необходимость частых подходов от автомобиля к стойке управления. 3D анимационная графика:

- представляет лёгкие для понимания 3D изображения регулировок автомобилей;

- даёт указания о необходимых запчастях или о специальном инструменте.

В стенде JOHN BEAN Visualiner 3D ELS используется самая современная камерная система РУУК. Она создаёт трёхмерную модель автомобиля в реальном режиме времени и использует её для выполнения регулировок.

Особенности стенда сокращают подготовительно-заключительное время и время на выполнение регулировок:

- Эргономика: измерения на любой высоте подъёмника;

- Гибкость: работает даже на не нивелированной поверхности;

- Упрощение работы оператора: мишени измеряются автоматически;

- Быстрота выполнения операций: в реальном режиме времени.

Стандартная комплектация стенда Visualiner 3D ELS

- Универсальные колёсные зажимы и мишени;

- Фиксатор руля;

- Фиксатор тормозной педали;

- Балка с камерами;

- Цветной принтер;

- Компьютерный блок с ОС Windows.

Дополнительные опции:

Поворотные круги (230 Евро)

Калибровочное устройство (по запросу)

Технические характеристики Visualiner 3D ELS

Монитор	Широкоэкранный 19" TFT
Операционная система	Windows
Колёсные зажимы, шт (дюйм)	4 (11" - 22")
Принтер	цветной
Размер обода, дюйм	11-22"
Диаметр шин	неограничен
Колея, мм	1220-2440
Колёсная база, мм	2000-4570
Напряжение питания, В	220 - 50 Гц

ПОЛНОСТЬЮ НОВЫЙ ИНТЕРФЕЙС

Полностью новый интерфейс пользователя с информацией «компенсирование – предупреждение – тревога» устраняет проблемы до того, как они приведут к негативным результатам регулировки

ВИДЕОПОМОЩЬ

Подробные видеофильмы показывают, как следует выполнять требуемые регулировки даже в сложных случаях

AC100 – УНИВЕРСАЛЬНЫЙ КОЛЁСНЫЙ АДАПТЕР

Быстрая и простая работа. Самоцентрирование зажимов обеспечивает точное измерение линейных размеров автомобиля. Двухсторонние переставные «когти»

ПОВОРОТНОЕ УСТРОЙСТВО БАЛКИ С КАМЕРАМИ

Положение камер изменяется нажатием кнопки, даже в процессе измерения

VODI™

Пиктограммы – указатели направления положения автомобиля в момент измерения, ведут оператора по измерительным операциям, ускоряют его работу, исключая необходимость частых подходов от автомобиля к стойке управления

ФУНКЦИЯ EZ-TOE

Регулировка схождения может выполняться при повёрнутых колёсах, что облегчает доступ к труднодоступным точкам регулировки

Интерфейс пользователя следующего поколения с интеллектуальным прогностическим процессом измерения:

– Быстрый доступ к истории автомобиля со стартового экрана

– Все новые графические дисплеи оптимально обзорные и понятные

Видеокамеры постоянно контролируют процесс измерения и предоставления важной информации для правильной работы:

– Отслеживание общих внешних условий и проблем с АТС, которые приводят к неправильным результатам

Беспроводная поддержка удаленного дисплея и подключение многих потребительских устройств

Высокая гибкость установки балки с камерами и принтером с помощью Ethernet-кабеля (длиной до 50 м)

4 мишени и 4 универсальных колёсных зажима АС100 с диапазоном зажима 11“ –22“

Цветной принтер

Простое управление и быстрое получение точных результатов

Полные и актуальные данные от ОЕМ (производителей автомобилей). База данных разделена на 14 регионов, учитывающих место, страну производства автомобилей. Все спецификации взяты, непосредственно у производителей за более 35 лет. Возможное расширение базы оператором самостоятельно

Расширенный банк данных клиентов с функцией повторного вызова

Трёхмерное представление на экране всех результатов измерений

Указатель положения автомобиля и измеряемых колес (VODI) - ведёт оператора по всем операциям измерительного цикла

Возможность регулировки только развала

Помощь при регулировках

Расширенные измерения с представлением данных по колёсам оси и разницы

Система самодиагностики

Повторное представление данных юстировки и установок стенда

Хронология юстировок

Продольный и поперечный наклоны – на поворотных площадках

Возможность ввода данных автомобилей оператором

Регулировки на поднятом автомобиле

EZ-Toe (регулировка схождения при повёрнутых колёсах)

EZ-Track банк данных

Регулировки 4-х управляемых колёс

FrameCheck™ – регулировка угла рамы лёгких грузовиков

Развал передних и задних колёс (–15° до + 15°)

Схождение передних и задних колёс

Продольный наклон передних колёс (–28° до + 28°)

Увеличение размеров индикации на экране

Измерение суммарного угла

Развал отдельного колеса

Продольный наклон отдельного колеса

Схождение отдельного колеса

Цветной протокол до и после регулировки

Интегрированная помощь (в pdf)

Втулки для лёгких грузовиков

«Живые» измерения продольного наклона, развала и схождения при поднятом автомобиле

«Живые» измерения продольного наклона, развала и схождения на поворотных площадках

3D представление всех измерений на одном экране

Использование разных колёсных зажимов

Выбор разных форматов протоколов

Выбор единиц измерений

Программа установки регулировочных прокладок Northstar

Программа установки прокладок сзади

Региональные банки данных автомобилей

Пульт дистанционного управления (опция)

Измерение высоты положения кузова

Поперечный наклон и геометрическая ось

Поперечный наклон на поднятом автомобиле

3D-анимация

Определение только геометрической оси

Разность углов поворота

Инструкции по регулировкам, выбору инструмента, принадлежностей, 28 языков

Измерение только на двух колёсах

Видеопомощь

КОМПЛЕКТАЦИЯ

Универсальные колёсные зажимы(AC100) и мишени

Фиксатор руля

Фиксатор тормозной педали

Балка с камерами

Два противооткатных упора

Крепления для хранения захватов с мишенями и тд.

ДОП. ОПЦИИ

Поворотные платформы для передних колес POG 355 F плюс набор накладок под платформы для ниш глубиной 50 мм (2004866)

Удлинители диапазона для универсальных колёсных зажимов (+6")

Комплект быстрозажимных шинных захватов (AC400)

Tilt - устройство поворота балки с камерами
