Индукционный кузнечный нагреватель МИКРОША-15-8-ВЧ

Индукционный кузнечный нагреватель МИКРОША-15-8-ВЧ

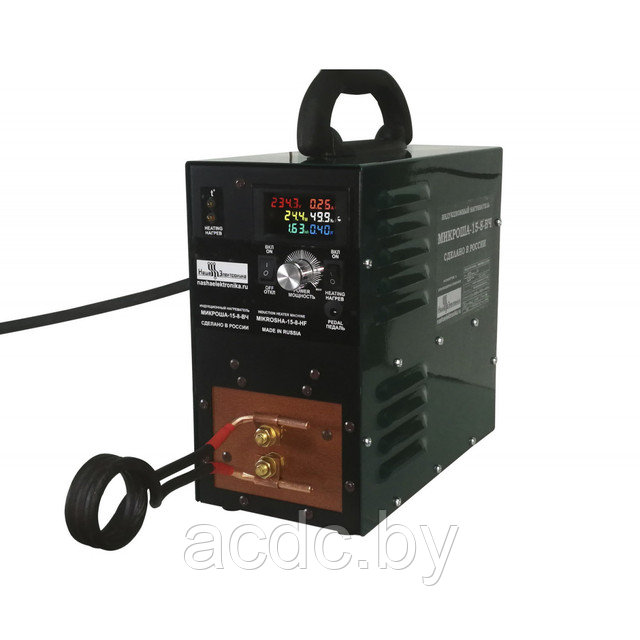

Индукционный кузнечный нагреватель МИКРОША-15-8-ВЧ от компании Общество с ограниченной ответственностью "Проектатек" - фото 1
3 613,72 руб
Нет в наличии

Доставка

Подробнее о доставке

Оплата

Характеристики

Код товара
МИКРОША-15-8-ВЧ
Страна производства
Россия
Производитель
Электроника
Гарантийный срок
12 мес

Описание

Кузнечный индукционный нагреватель металла МИКРОША-15-8-ВЧ предназначен для нагрева металла перед ковкой и гибкой, горячей штамповкой, закалкой, для напайки резцов, сварки и пайки деталей и множества других подобных работ с металлом, промышленной или художественной обработки. Питание от однофазной сети 220-240 В 50 Гц предполагает его использование в небольших цехах, частных гаражных мастерских и кузнях. Индукционный нагрев заготовок магнитным полем сделает вашу работу более комфортной и безопасной, по сравнению с газовым или угольным горном, кроме того, индукционный горн значительно сокращает время нагрева металла до нужной температуры, составляя лишь десятки секунд.  Температура нагрева стальных изделий при этом может достигать более 1300 град. С, вплоть до оплавления.

Кузнечный нагреватель МИКРОША-15-8-ВЧ имеет максимальную полную потребляемую мощность 8 кВА, что полностью соответствует широко распространенным азиатским моделям типа    HF-15, JL-15, LSW-16KW, UM-15AB, GHF-15-(7kW) и т.п.  Все эти модели при питании от сети 230 вольт потребляют максимальный ток до 35 ампер, что равно 230*35 = 8 кВА. Данная нагрузка достаточно приемлема для хорошей бытовой или гаражной электросети и МИКРОША-15-8 вполне вписывается в линейку этих аппаратов индукционного нагрева как по полной потребляемой мощности, так и по эффективности нагрева металла.  При умеренной цене и мощности, равной выше названным аппаратам, индукционный нагреватель МИКРОША-15-8-ВЧ имеет скромные габариты и массу всего 7,2 кГ, что значительно, в 3,5 раза, меньше аналогов, потому и называется «МИКРОША».

 Индукционный нагреватель МИКРОША-15-8-ВЧ имеет воздушное охлаждение радиаторов транзисторов, резонансных конденсаторов и силового трансформатора, которое обеспечивается двумя вентиляторами. Водяное охлаждение подводится только к сменным индукторам. Таким образом, со временем, при зарастании трубок индукторов накипью, не потребуется капитальный ремонт всего аппарата, достаточно только сделать новый индуктор, не разбирая сам аппарат. Для достижения небольшого нагрева трансформатора, в качестве обмоток применен высокочастотный провод-литцендрат ЛЭЛД-155, сложенный вдвое и состоящий из 1075 изолированных лаком жилок диаметром 0,071мм, скрученных в косички. Стоимость такого провода соответствующая. Сердечник трансформатора – нанокристаллический и состоит из нескольких сложенных вместе колец. В качестве модуля индикации мы применили в микроше готовый вольтметр-амперметр-ваттметр производства КНР. Этот приборчик не влияет на работу схемы и выводит на дисплей показания напряжения сети, тока, коэффициент мощности, потребляемой активной мощности, которая из всей полной потребляемой собственно и идет в нагрев, а так же выступает в роли электросчетчика, показывая сколько киловатт-час за смену накрутил аппарат. Кроме того, он имеет приятный дизайн и приемлемую точность показаний. Управление нагревом возможно как переключателем на передней панели, так и с помощью ножной педали. Естественно, что все необходимые защиты в микроше имеются: и от перегрева, и от КЗ витков индуктора, и т.п.   Мощности кузнечного индукционного нагревателя МИКРОША-15-8-ВЧ достаточно для нагрева до оплавления прутка Ф=16 мм в индукторе диаметром Ф=20 мм; болванки Ф=25 мм в индукторе диаметром Ф=30 мм. Медные трубки, помещенные в индукторы, нагреваются до размягчения, но мощность, поглощаемая медными и алюминиевыми заготовками незначительна. По поводу мощности, необходимо понимать тот факт, что максимальная мощность выделяется в металле вихревыми токами только в первые секунды нагрева, пока температура не достигла точки Кюри ( 750 град.С). При дальнейшем разогреве заготовки потребляемая мощность падает из-за потери металлом магнитных свойств, что можно видеть на дисплее аппарата, но это не препятствует достижению температуры более 1300 град.С. При этом колебательная мощность в самом индукторе не изменяется. Изменяется степень отбора этой мощности нагреваемым предметом. Чем больше отбирается мощности на нагрев, тем больше идет подкачка в резонансный контур транзисторами генератора из источника питания – то есть из сети. Диапазон рабочих частот нагревателя МИКРОША-15-8-ВЧ составляет 20-60 кГц. Аппараты в этом диапазоне частот работают с короткими индукторами с небольшой индуктивностью и малым числом витков для обеспечения высокой плотности мощности на квадратный сантиметр поверхности. Это хорошо подходит для быстрого разогрева поверхности металла под закалку концов валов, шестерен, с градиентом температуры нагрева по глубине. Для закалки длинных валов необходимо организовать механизм подачи, например из старого токарного станка и разомкнутый спреер, расположенный сразу же за индуктором.

 Для сквозного прогрева длинных заготовок и в качестве плавильных печей используются длинные многовитковые индукторы, с индуктивностью в 10 и более раз большей. Поэтому для этих целей применяют среднечастотные аппараты. В нашей линейке моделей это МИКРОША-15-8-СЧ, который работает в диапазоне частот 8-30 кГц.

Купить индукционный нагреватель МИКРОША-15-8 вы можете как в стандартной комплектации, так и под заказ. При заказе необходимо определить задачи, под которые вам требуется данное оборудование, чтобы мы изготовили индукторы, которые вам максимально подойдут для работы.

Комплект поставки:

- индукционный нагреватель (аппарат с сетевым шнуром 3 метра),

- индуктор диаметром 20 мм,

- индуктор диаметром 30 мм,

- индуктор диаметром 40 мм,

- индуктор прямоугольный 50х15 мм,

- индуктор открытого типа «ковш» 15 мм,

- педаль управления,

- паспорт.

В качестве системы охлаждения можно применить насос системы бытового отопления для горячей воды и любую подходящую емкость с водой – например бочку.

МИКРОША-15-8-ВЧ

 Напряжение и частота электросети, В/Гц

230/50

Диапазон изменения напряжения электросети, В

170-260

Максимальная потребляемая мощность, кВА

8,0

Максимальный потребляемый ток,  А

35

Диапазон рабочих частот, кГц

       20-60

Напряжение на индукторе с рабочей частотой, В

31

Ток индуктора с рабочей частотой, А

500

Оптимальная индуктивность индуктора, мкГн

  0,3 – 0,7

Процент нагрузки, ПН%

100%

Масса аппарата, нетто, кГ

7,2

Масса брутто, в комплекте, кГ

9,0

Габаритные размеры (длина, ширина, высота), мм

300х145х265

Охлаждение аппарата

Воздушное

Охлаждение индуктора

Водяное

Расход охлаждающей жидкости, не менее

0,2 м3/час

Давление воды, МПа

0,2-0,6

Тип охлаждающей жидкости

Вода, допускает-ся использование не агрессивных антифризов

Температура эксплуатации, град. С

-10 +40

Комплект поставки:

- индукционный нагреватель (аппарат),

- индуктор диаметром 20 мм,

- индуктор диаметром 30 мм,

- индуктор диаметром 40 мм,

- индуктор прямоугольный 50х15 мм,

- индуктор открытого типа (ковш) 15 мм,

- педаль управления,

- паспорт.
