Электрогидравлический двухстоечный подъемник LAUNCH TLT240SBA

Описание и характеристики

Двухстоечный подъемник Launch TLT-240SBA для обслуживания легковых автомобилей (в том числе крупных SUV) и микроавтобусов.

Управление стопорами с одной колонны при помощи автоматизированного пульта управления. Расположение гидростанции в верхней части колонны. Универсальные лапы подхвата  (длина передних – до 1120 мм, задних - 1365 мм). Двойной защитный трап. Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм (на 20-25% больше в сравнении с большинством аналогичных производителей) – придает особенную жесткость и устойчивость колонн подъемника. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата, резиновые накладки по всей высоте каретки). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата, опциональные удлинители и П-образные подхваты). Максимальная высота подъема – до 1920 мм. Профессиональный Н-образный форм-фактор каретки.

Простое обслуживание каретки и замена слайдинг-блоков без необходимости демонтажа колонн.



Технические характеристики

Высота подъёма:	1920 мм
Время подъёма на максимальную высоту:	≤ 50 сек
Время опускания (регулируется):	20 — 40 сек
Ширина проезда между каретками:	2486 мм
Минимальная высота подхватов от пола:	110 мм
Уровень шума:	до 75 dB
Параметры электродвигателя (по умолчанию – трехфазный):	380 В / 50 Гц 2.2 кВт
Параметры электродвигателя (в модицификации 220V – однофазный):	220 В / 50 Гц 2.2 кВт

Габариты груза для расчета доставки:	TLT-235SB	TLT-240SB	TLT-235SBA	TLT-240SBA
Общий вес:	610 кг	660 кг	660 кг	680 кг
Место 1 (м):	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66
Место 2 (м):	0.23 × 0.3 × 0.85	0.23 × 0.3 × 0.85	0.87 × 0.375 × 0.53	0.87 × 0.375 × 0.53
Суммарный объем:	1.11 м³	1.11 м³	1.22 м³	1.22 м³

Особенности:	TLT-235SB	TLT-240SB	TLT-235SBA	TLT-240SBA
Грузоподъемность по европейской сертификации CE:	3.5 т	4 т	3.5 т	4 т
Управление стопорами:	Тросовое	Тросовое	Электропривод с пульта	Электропривод с пульта
Расположение гидростанции:	Нижняя часть колонны	Нижняя часть колонны	Верхняя часть колонны	Верхняя часть колонны
Рабочее давление компрессора:	16 MPa	18 MPa	16 MPa	18 MPa

Габариты



Установочные размеры



Комплектация

Стойка подъемника ведущая	1 шт.
Стойка подъемника ведомая	1 шт.
Гидростанция	1 шт.
Двойной трап	1 шт.
Двухсекционные лапы	2 шт.
Трехсекционные лапы	2 шт.
Троса синхронизации	2 шт.
Комплект защиты стоек (резиновая накладка)	2 шт.
Комплект крепежа и фитингов	1 шт.
Электропроводка и гидравлические шланги и фитинги	1 шт.
Электромагнитная система управления стопорами	4 шт. (в моделях SBA)
Защитный кожух электромагнита стопора	4 шт. (в моделях SBA)
Пульт управления	1 шт. (в моделях SBA)
Комплект концевых выключателей	2 шт. (в моделях SBA)



Удобство и безопасность работы

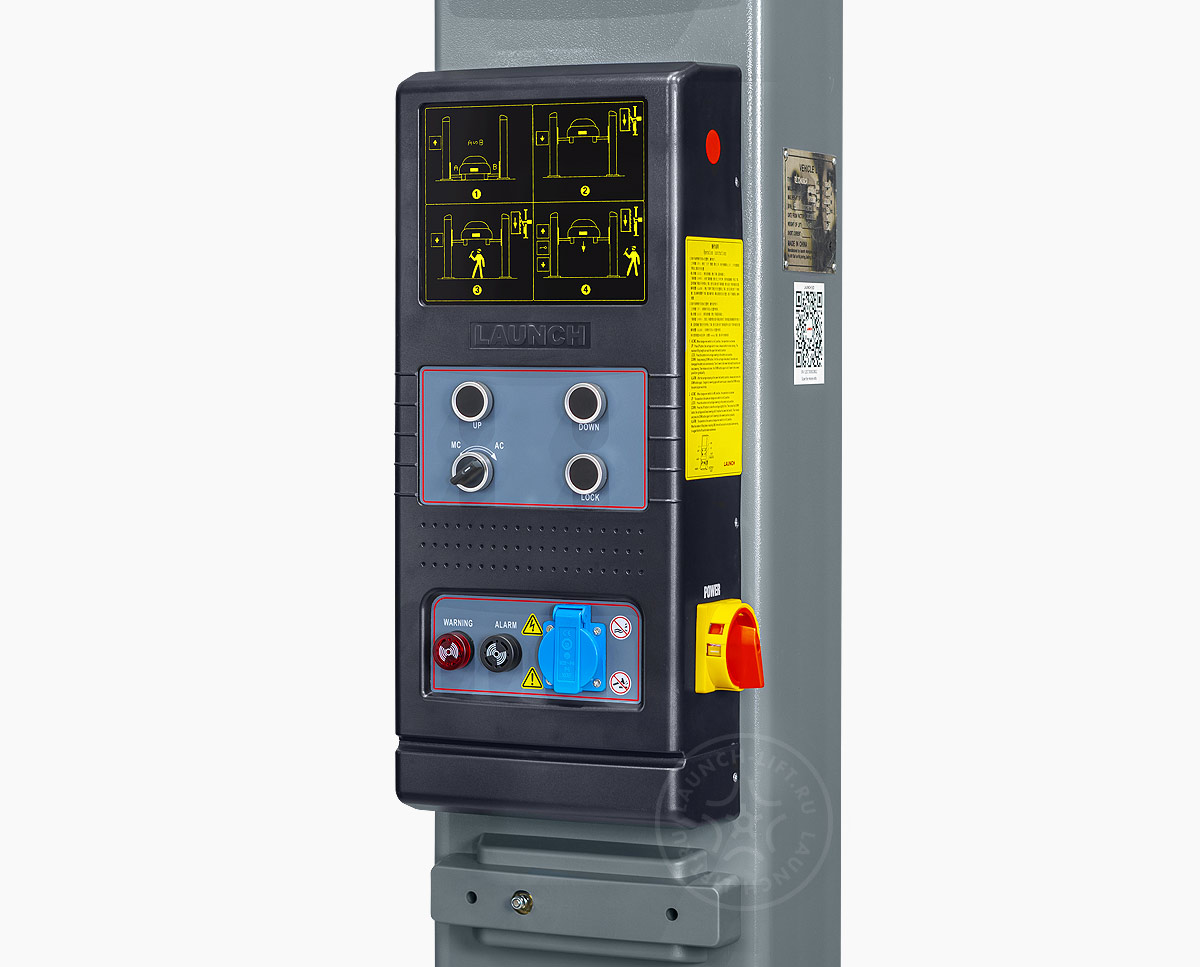

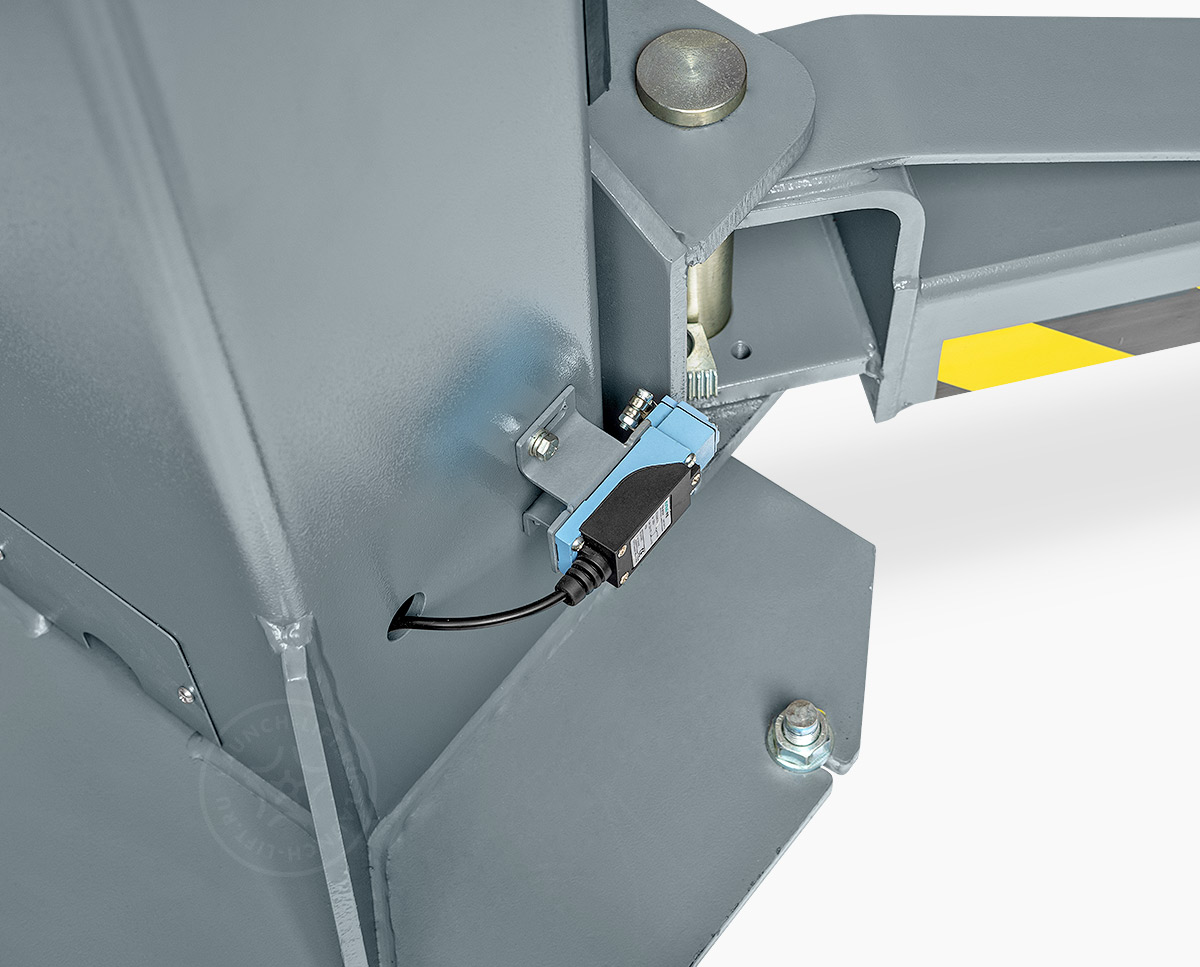

Двухстоечные подъемники Launch в модификациях SBA имеют удобный пульт управления, оборудованный розеткой 220В (класс защиты IP54). Имеет два режима работы (ручной и автома-тический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.

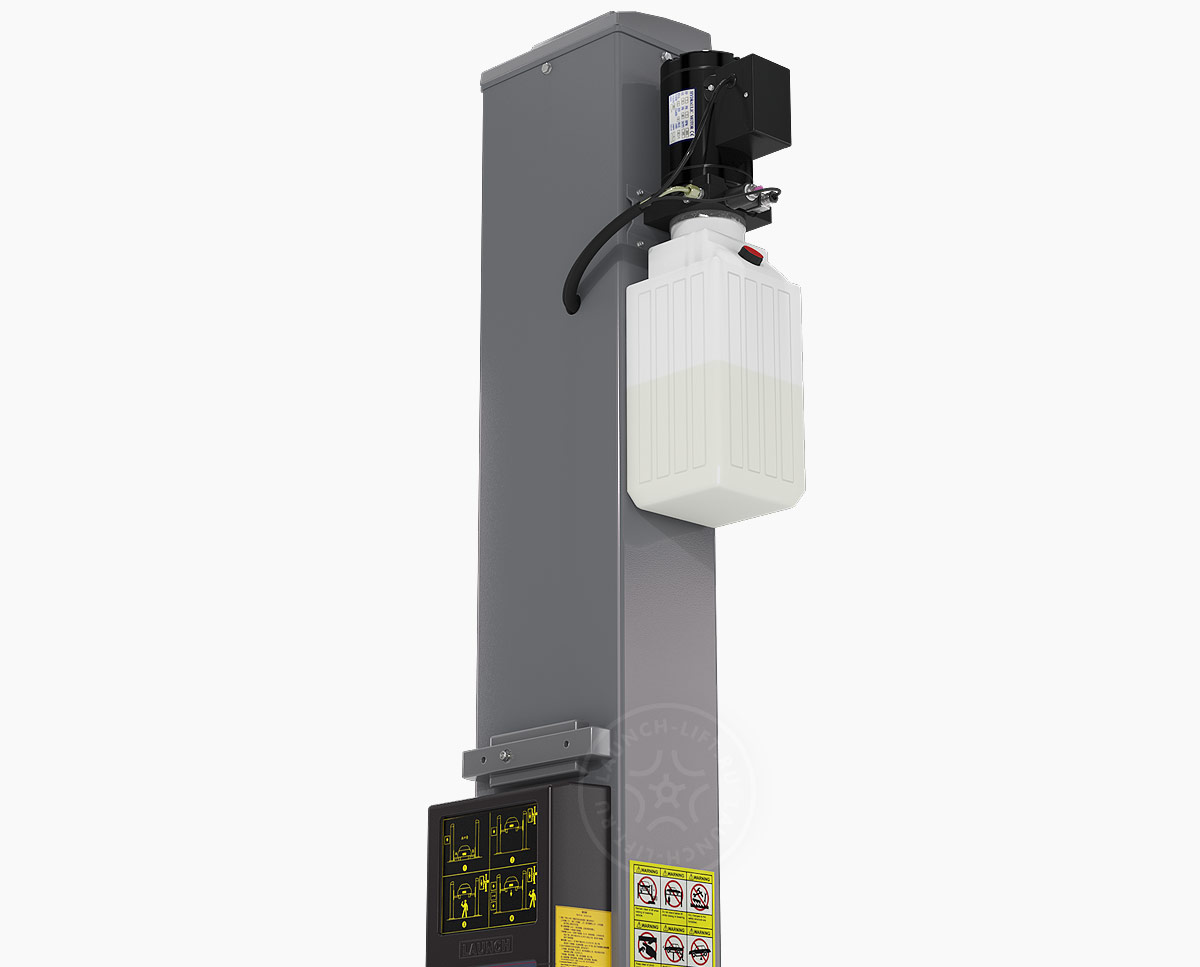

Подходят для всех помещений за счет нижней синхронизации (нет требований к высоте потолков) и возможности размещения стойки с гидростанцией и пультом управления с любой стороны (экономия на прокладке питающего кабеля и удобство последующего использования).


Надежность и долговечность

Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм для модели TLT240SBA и 5 мм для моделей TLT235SB (A).

По техническим параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как 4 тонны.


Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.


Двойной защитный трап между стойками, состоящий из верхней крышки и нижнего желоба, входящего вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики и электрическую проводку от попадания воды и грязи — как снизу, так и сверху.



Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.



Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.


Защита и удобство работы мастера лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.


Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.



Удобство и безопасность работы

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

Конфигурация по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.


Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.


Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)


Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.


Подъемники доступны в трёх цветах: красный / серый / синий;


А также:

• Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
  • В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
• Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников);


Забота о безопасности:

• Гидравлическая система двухстоечного подъемника Launch оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
• Штатные внутренние защитные короба для прокладки электропроводки.
• Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 1100px и статической 150%).



Точность сборки и простота обслуживания

• Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
• Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
• Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
• Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
• Защитный кожух наружных элементов магистрали гидравлики


Опции:

1. Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
2. П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
3. Подъемные лапы в различных конфигурациях (2-секционная 800～1200 мм (устаревшая базовая модель), усиленная 3-секционная 600～1105 мм, усиленная удлиненная 2-секционная 980～1570 мм, усиленная сверхдлинная 3-секционная 950～1800 мм.)
4. Карманы для документов (магнитные или на двустороннем скотче)
